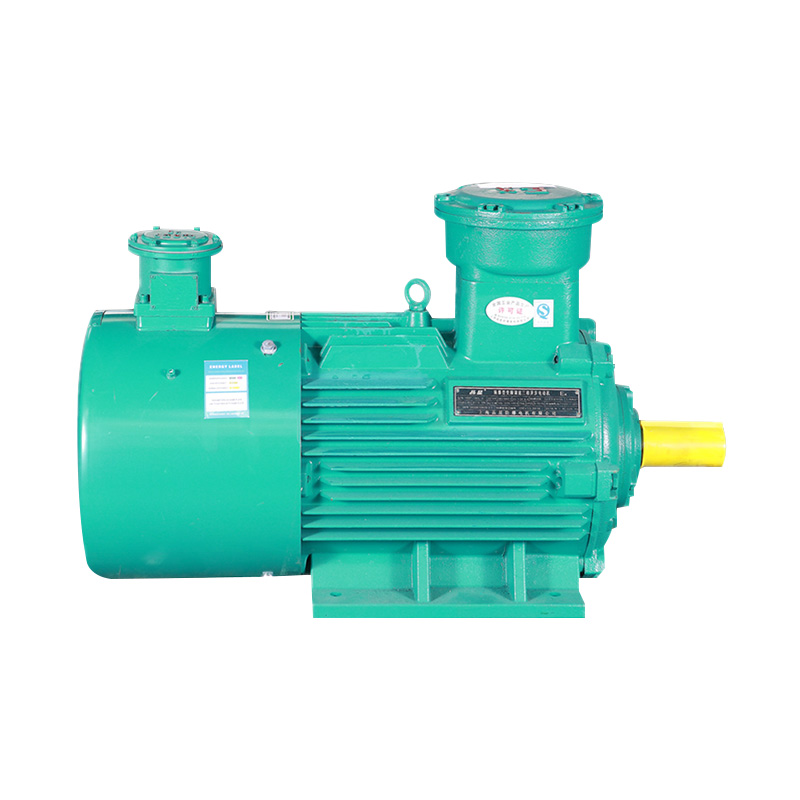

Quels paramètres déterminent les performances du moteur à fréquence variable basse tension ?

Les ingénieurs sont confrontés à des décisions critiques lors de la sélection de systèmes d'entraînement pour les applications industrielles. Une mauvaise configuration des paramètres entraîne un gaspillage d’énergie, une panne prématurée ou une instabilité opérationnelle. Ce guide examine trois spécifications techniques essentielles que les équipes achats doivent évaluer lors de la spécification moteur à fréquence variable basse tension systèmes pour environnements industriels exigeants.

Courants nominaux et gestion thermique

La capacité actuelle représente la limite fondamentale de l’endurance du moteur. Spécifications actuelles du moteur VFD basse tension Déterminez les pertes de cuivre, la génération de chaleur et les contraintes d'isolation en fonctionnement à fréquence variable. Les ingénieurs doivent faire la distinction entre les capacités de courant nominal, de courant maximum et de courant de surcharge.

Les variateurs de fréquence introduisent une distorsion harmonique qui augmente la charge de courant efficace. La distorsion harmonique totale (THD) varie généralement de 3 à 8 % dans les variateurs modernes à modulation de largeur d'impulsion. Cette distorsion crée un échauffement supplémentaire au-delà des conditions de fonctionnement sinusoïdales. Les constructeurs automobiles en tiennent compte par des facteurs de déclassement ou des systèmes d'isolation améliorés.

• Le courant nominal définit un fonctionnement continu à la vitesse de base et à la charge nominale
• Le courant de facteur de service permet une surcharge temporaire sans dommage thermique
• Le courant de claquage indique le maximum avant saturation magnétique
• Les classes thermiques (F ou H) déterminent l'augmentation de température admissible

Considérations sur le chauffage harmonique

Le fonctionnement à fréquence variable génère des pertes supplémentaires dans l'enroulement du stator et la cage du rotor. Ces pertes augmentent avec la fréquence porteuse et la vitesse de commutation. Les ingénieurs calculent le chauffage équivalent en utilisant la valeur efficace actuelle, y compris les composantes harmoniques.

Les conceptions de moteurs à haut rendement utilisent des sections de conducteurs plus grandes et des facteurs de remplissage des fentes améliorés. Ces caractéristiques de construction réduisent les pertes de résistance et améliorent la capacité de dissipation thermique. Les spécifications d'approvisionnement doivent exiger des caractéristiques nominales de service de l'onduleur pour les applications fonctionnant en dessous d'une fréquence de base de 60 Hz.

Dimensionnement de la puissance et analyse du cycle de service

La sélection de la puissance nominale va au-delà de la simple adaptation de charge. Puissances nominales du moteur du variateur de fréquence doit s'adapter au profil de charge mécanique, aux exigences d'accélération et aux demandes de freinage par récupération. Le surdimensionnement augmente le coût en capital et réduit l’efficacité opérationnelle. Un sous-dimensionnement risque de provoquer une surcharge thermique et une durée de vie réduite.

La classification du cycle de service (IEC 60034-1) définit les conditions d'équilibre thermique. Le service continu (S1) suppose une charge constante jusqu'à la stabilisation de la température. Les cycles de service périodiques (S2-S10) permettent des surcharges temporaires basées sur des constantes de temps thermiques.

Couple variable par rapport aux charges à couple constant

Les pompes centrifuges et les ventilateurs suivent des caractéristiques de couple variable où la demande de puissance varie en fonction du cube de la vitesse. Ces applications permettent moteur basse tension économe en énergie dimensionnement au point de fonctionnement réel plutôt qu’à la demande de pointe. Les charges à couple constant, y compris les convoyeurs et les pompes volumétriques, nécessitent une capacité de couple complète sur toute la plage de vitesse.

L'intersection de la courbe vitesse-couple détermine des points de fonctionnement stables. Les ingénieurs vérifient que le couple de claquage du moteur dépasse le couple de charge maximum de 15 à 20 %. Cette marge s'adapte aux fluctuations de tension, aux variations de température et aux transitoires de charge sans conditions de décrochage.

Caractéristiques de charge et réponse dynamique

Les propriétés de charge mécanique influencent fondamentalement les spécifications du système d'entraînement. Adaptation de la charge du moteur VFD industriel nécessite une analyse de l'inertie, des caractéristiques de frottement et des exigences de couple-vitesse. Les charges à forte inertie nécessitent des rampes d'accélération étendues pour éviter les déclenchements par surintensité ou les contraintes mécaniques.

Le rapport d'inertie de la charge (inertie de la charge divisée par l'inertie du moteur) affecte la stabilité du système et le temps de réponse. Les ratios supérieurs à 10:1 nécessitent un réglage minutieux des paramètres proportionnels-intégraux-dérivés. Des rapports d'inertie très élevés peuvent nécessiter un retour du codeur pour un fonctionnement stable du contrôle vectoriel.

• Type de couple de charge : constant, linéaire ou quadratique avec vitesse
• Exigences de couple de démarrage pour les mécanismes à friction élevée
• Retour d'énergie régénératif pendant la décélération

Conformité mécanique et résonance

Les systèmes d'entraînement présentent une résonance mécanique à des fréquences naturelles spécifiques. Le fonctionnement à fréquence variable traverse ces fréquences pendant l'accélération et la décélération. L'amplification de résonance provoque des vibrations, du bruit et une défaillance mécanique potentielle.

Les variateurs de fréquence modernes intègrent des fonctions de saut de fréquence qui évitent un fonctionnement continu à des vitesses de résonance. Les techniques d'amortissement, notamment les accouplements en caoutchouc, les volants d'inertie ou les amortisseurs de masse réglés, atténuent les effets de résonance. Les spécifications d’approvisionnement doivent documenter les vitesses critiques à éviter et les performances d’amortissement requises.

Développement d'intégration et de spécifications

Efficace moteur à fréquence variable basse tension l’approvisionnement nécessite une réflexion systémique intégrée. La capacité actuelle, la puissance nominale et les caractéristiques de charge interagissent de manière complexe. Un moteur doté d'un courant nominal adéquat peut s'avérer sous-dimensionné pour les demandes d'accélération à forte inertie. La puissance nominale appropriée échoue si la classe thermique ne peut pas résister au chauffage harmonique.

Les spécifications techniques doivent exiger la documentation du fabricant sur les valeurs nominales du variateur, les courbes de déclassement thermique et les caractéristiques couple-vitesse. La certification tierce selon la norme CEI 60034-17 (applications de moteurs alimentés par variateur) permet une vérification indépendante de l'adéquation.

• Spécifiez la plage de vitesse de fonctionnement réelle et la durée à chaque vitesse
• Documenter les conditions de température ambiante et d’altitude
• Définir le facteur de service requis et la capacité de surcharge
• Exiger des cartes d’efficacité pour l’ensemble de l’enveloppe opérationnelle

FAQ

Quelle plage de tension définit les moteurs à fréquence variable basse tension ?

Les normes industrielles classent les moteurs basse tension comme ceux évalués à moins de 1 000 V. Les valeurs nominales courantes incluent 230 V, 460 V et 575 V pour les applications nord-américaines. Les systèmes européens utilisent généralement 400 V ou 690 V. Sélection de moteur VFD basse tension doit correspondre à la tension de distribution disponible de l’installation et aux exigences d’entrée du variateur.

Comment la fréquence porteuse affecte-t-elle les performances du moteur ?

La fréquence porteuse détermine le taux de commutation de modulation de largeur d'impulsion. Des fréquences plus élevées (8-16 kHz) réduisent le bruit audible et l'ondulation du courant du moteur. Cependant, des pertes de commutation accrues réduisent l'efficacité du variateur et génèrent de la chaleur supplémentaire. L'isolation du moteur doit résister à des taux d'augmentation de tension (dv/dt) plus élevés associés à des fréquences porteuses élevées.

Les moteurs standards peuvent-ils fonctionner avec des variateurs de fréquence ?

Les moteurs standard à usage général fonctionnent avec des variateurs de fréquence, mais avec des limites. Les moteurs à variateur sont dotés d'une isolation améliorée (résistance minimale à une pointe de 1 600 V), de ventilateurs de refroidissement séparés pour un fonctionnement à basse vitesse et d'une impédance de phase équilibrée. Compatibilité des moteurs d'entraînement à fréquence variable nécessite une évaluation de ces facteurs pour les applications critiques.

Références

• CEI 60034-1:2017. Machines électriques tournantes - Évaluation et performances. Commission électrotechnique internationale.
• CEI 60034-17:2006. Moteurs à induction à cage alimentés par des convertisseurs - Guide d'application. Commission électrotechnique internationale.
• NEMA MG1-2021. Moteurs et générateurs. Association nationale des fabricants d'électricité.
• Jones, D. et Smith, R. Application et spécifications du moteur d'entraînement à fréquence variable. Magazine des applications industrielles de l'IEEE, Vol. 28, n° 3, 2022.
• De Almeida, A. et coll. Systèmes de moteurs économes en énergie. Rapport technique du Centre commun de recherche de la Commission européenne, 2023.
