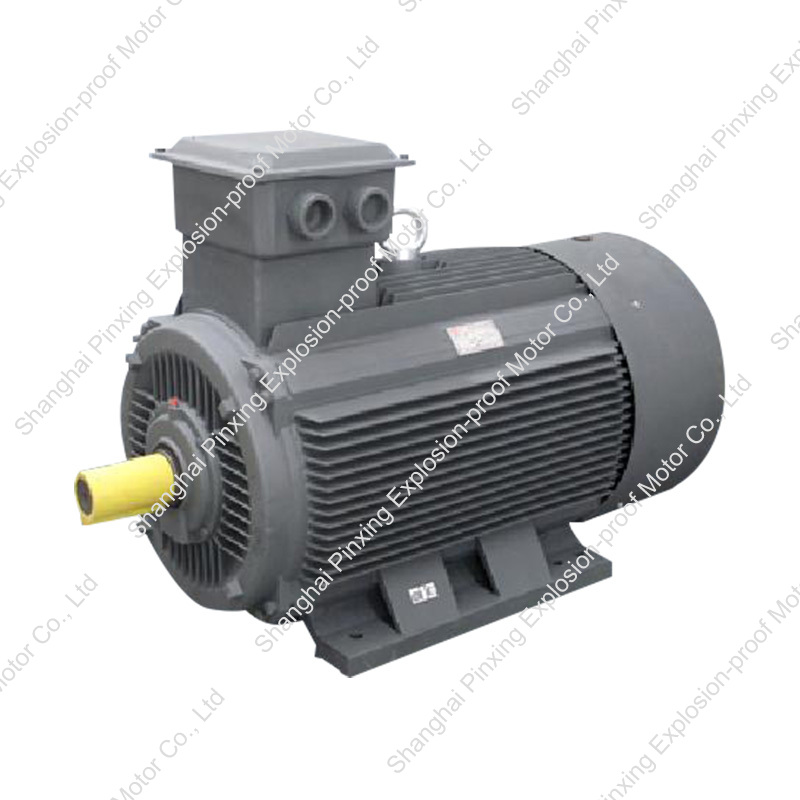

Qu'est-ce qu'un moteur à fréquence variable basse tension ?

Dans le paysage de l'automatisation industrielle moderne, de la gestion des bâtiments et du contrôle des processus, la recherche de précision, d'efficacité et de fiabilité dans les systèmes d'entraînement électromécaniques est primordiale. Au cœur de cette évolution se trouve moteur à fréquence variable basse tension , une pièce d'ingénierie sophistiquée qui a transformé la façon dont nous contrôlons les machines. Contrairement aux moteurs à vitesse fixe traditionnels qui fonctionnent à un rythme constant déterminé par la fréquence d'alimentation, un moteur à fréquence variable fonctionne en tandem avec un contrôleur d'entraînement à fréquence variable (VFD). Cet appariement permet un ajustement précis et en temps réel de la vitesse et du couple du moteur en faisant varier la fréquence et la tension de l'alimentation qui lui est fournie. Cette capacité est révolutionnaire, car elle permet aux systèmes d'adapter précisément la production à la demande plutôt que de fonctionner à pleine vitesse constante et inutile. De l'optimisation du flux d'air dans un système CVC commercial massif au contrôle précis de la vitesse d'un tapis roulant ou d'une pompe, ces moteurs sont les bêtes de somme en matière d'économie d'énergie et de flexibilité opérationnelle. Ce guide approfondit les applications spécifiques et les avantages de cette technologie, tels que les moteur à fréquence variable basse tension pour systèmes CVC , les principes qui sous-tendent un moteur à fréquence variable basse tension économe en énergie , le rôle crucial du contrôleur de vitesse de moteur à fréquence variable basse tension , la conception robuste d'un Moteur triphasé à fréquence variable basse tension , et les pratiques essentielles d'un guide de maintenance des moteurs à fréquence variable basse tension . Comprendre ces composants est essentiel pour débloquer des améliorations significatives des performances et des économies de coûts dans n'importe quelle application.

Le guide complet des moteurs VFD basse tension

L'intégration de la technologie à fréquence variable avec les moteurs basse tension représente un pas en avant dans la conception des systèmes d'entraînement électrique. Un moteur à fréquence variable basse tension est spécialement conçu pour résister aux contraintes électriques uniques imposées par un VFD, telles que les impulsions de commutation haute fréquence et les pics de tension potentiels, qui peuvent dégrader l'isolation standard du moteur au fil du temps. Ces moteurs sont souvent dotés de systèmes d'isolation améliorés, de conceptions de roulements spécialisées pour empêcher les cannelures électriques et d'un refroidissement optimisé pour gérer un fonctionnement à basse vitesse. La véritable puissance de ce système est libérée grâce à l'interaction transparente entre le moteur et son contrôleur, permettant des démarrages progressifs qui réduisent les contraintes mécaniques, des changements de vitesse dynamiques pour l'optimisation du processus et des réductions substantielles de la consommation d'énergie en éliminant les pertes associées aux vannes d'étranglement ou aux registres. Pour les ingénieurs, les gestionnaires d'installations et les intégrateurs de systèmes, maîtriser la sélection, l'application et la maintenance de ces systèmes n'est plus une spécialité mais une exigence fondamentale pour concevoir des solutions industrielles et commerciales compétitives, durables et rentables.

1. Application principale : le Moteur à fréquence variable basse tension pour systèmes CVC

L'application de moteur à fréquence variable basse tension pour systèmes CVC est un exemple classique d’association de la bonne technologie avec un besoin évident d’efficacité. Dans les systèmes CVC commerciaux et résidentiels à grande échelle, les ventilateurs et les pompes fonctionnaient traditionnellement à vitesse constante, avec un débit contrôlé par des dispositifs mécaniquement restrictifs tels que des registres et des vannes. Cette méthode est intrinsèquement inutile, car le moteur continue de consommer presque toute sa puissance même lorsque le débit est réduit. Un moteur entraîné par VFD change complètement ce paradigme. En réduisant directement la vitesse du moteur pour répondre exactement à la demande de refroidissement, de chauffage ou de ventilation, la consommation d'énergie diminue considérablement, souvent en suivant une relation approximative de la loi du cube dans laquelle une petite réduction de la vitesse entraîne une forte réduction de la puissance. Au-delà des économies d'énergie, ces systèmes offrent un contrôle précis de la température et de la pression, une réduction du bruit audible à des vitesses inférieures et l'élimination du courant d'appel élevé associé au démarrage direct, ce qui prolonge la durée de vie de l'équipement et réduit la tension sur l'infrastructure électrique.

• Composants principaux contrôlés : Pompes à eau glacée, pompes à eau de condenseur, ventilateurs de tour de refroidissement, ventilateurs d'unité de traitement d'air (AHU) et ventilateurs de boîtier à volume d'air variable (VAV).
• Avantages clés : Économies d'énergie de 20 à 60 % sur les charges centrifuges, confort amélioré grâce à un contrôle précis, réduction de l'usure mécanique due aux démarrages progressifs et réduction de la demande électrique de pointe.
• Intégration du système : Les VFD modernes s'intègrent directement aux systèmes de gestion technique du bâtiment (BMS) via des protocoles tels que BACnet ou Modbus, permettant un contrôle centralisé et intelligent.

2. L’avantage en termes d’efficacité : Moteur à fréquence variable basse tension économe en énergie

Lorsqu'on discute d'un moteur à fréquence variable basse tension économe en énergie , il est crucial de comprendre que l'efficacité est obtenue grâce à une combinaison de la conception inhérente du moteur et de sa méthodologie opérationnelle. Premièrement, ces moteurs sont souvent construits selon des normes d'efficacité élevées (telles que IE3 ou IE4), ce qui signifie que leur conception électrique de base minimise les pertes de chaleur, de magnétisme et de friction. Deuxièmement, et plus important encore, le VFD permet ce que l'on appelle un « contrôle proportionnel à la charge ». La plupart des pompes et des ventilateurs sont dimensionnés pour répondre à la demande de pointe, ce qui est rare. Pendant la majeure partie de leur durée de vie opérationnelle, ils fournissent un débit ou une pression excessifs. Un moteur à vitesse fixe sur cette charge gaspille de l’énergie. Un système VFD ajuste la vitesse du moteur afin que sa sortie corresponde précisément à la charge requise, réduisant ainsi considérablement la consommation d'énergie. De plus, un VFD bien conçu peut améliorer le facteur de puissance du système, réduisant ainsi les frais de puissance réactive des services publics. Le retour sur investissement de la mise à niveau vers un tel système est souvent calculé en mois et non en années, ce qui en fait l'une des mesures d'économie d'énergie les plus efficaces disponibles.

• Efficacité à deux niveaux : 1) Conception de moteur à haut rendement (faibles pertes stator/rotor). 2) Adaptation de charge compatible VFD (élimine le gaspillage de charge partielle).
• Quantification des économies : Les lois d'affinité pour les charges centrifuges montrent que la consommation d'énergie est proportionnelle au cube de la vitesse. Réduire la vitesse de 20 % peut réduire la consommation d’énergie de près de 50 %.
• Au-delà de l'énergie : Une consommation d’énergie réduite se traduit directement par une réduction des émissions de gaz à effet de serre, soutenant ainsi les objectifs de développement durable des entreprises.

3. Le centre de contrôle : comprendre le Contrôleur de vitesse de moteur à fréquence variable basse tension

Le contrôleur de vitesse de moteur à fréquence variable basse tension , universellement connu sous le nom de variateur de fréquence (VFD) ou de variateur de vitesse (ASD), est le cerveau intelligent du système. Sa fonction principale est de convertir le courant alternatif à fréquence fixe et à tension fixe entrant en une sortie à fréquence variable et à tension variable qui contrôle la vitesse et le couple du moteur. Les VFD modernes sont des appareils numériques sophistiqués dotés d'un contrôle par microprocesseur. Ils permettent plusieurs modes de contrôle (par exemple, contrôle V/Hz, contrôle vectoriel sans capteur, contrôle vectoriel en boucle fermée) pour répondre aux différents besoins de précision des applications. Les fonctionnalités clés incluent des rampes d'accélération/décélération programmables, plusieurs vitesses prédéfinies, des diagnostics de pannes et des ports de communication pour l'intégration réseau. La sélection du bon contrôleur est aussi importante que la sélection du moteur lui-même ; il doit être correctement dimensionné pour le courant et la puissance nominale du moteur, et son ensemble de fonctionnalités doit s'aligner sur la complexité de l'application pour garantir un fonctionnement stable, fiable et efficace.

• Technologie de base : Utilise des transistors bipolaires à grille isolée (IGBT) pour créer une forme d'onde à modulation de largeur d'impulsion (PWM) qui simule une onde sinusoïdale CA variable pour le moteur.
• Critères de sélection : Puissance du moteur (kW/HP), tension d'alimentation, exigences de contrôle (de base ou hautes performances), besoins de communication et classification environnementale (par exemple, NEMA 1, NEMA 12).
• Protection essentielle : Un VFD correctement configuré offre une protection complète du moteur, y compris une protection contre les surcharges, les surtensions, les sous-tensions, la perte de phase et les courts-circuits.

4. Cheval de bataille industriel : le Moteur triphasé à fréquence variable basse tension

Le Moteur triphasé à fréquence variable basse tension est la norme pour les applications industrielles et commerciales en raison de ses caractéristiques de performance supérieures par rapport aux conceptions monophasées. Les moteurs triphasés sont intrinsèquement plus efficaces, ont une densité de puissance plus élevée (plus de puissance dans un châssis plus petit), produisent un couple plus doux avec moins de vibrations et sont de construction plus simple sans avoir besoin de condensateurs de démarrage ou de commutateurs centrifuges. Lorsqu'ils sont associés à un VFD, ces avantages sont amplifiés. L'entrée triphasée du VFD et sa sortie triphasée vers le moteur permettent un contrôle précis du champ magnétique rotatif, permettant des algorithmes de contrôle avancés. Ces moteurs constituent l’épine dorsale d’innombrables applications, depuis le déplacement de fluides et d’air dans les infrastructures jusqu’à l’entraînement de broches et de convoyeurs dans le secteur manufacturier. Leur fiabilité et leur contrôlabilité les rendent indispensables dans les processus où la disponibilité, la précision et les coûts énergétiques sont des facteurs critiques.

• Pourquoi triphasé ? : Fournit un champ magnétique rotatif à démarrage automatique, une efficacité supérieure, une puissance constante et une conception robuste et facile à entretenir.
• Applications industrielles courantes : Pompes centrifuges, ventilateurs axiaux, systèmes de convoyeurs, équipements de mélange, broches de machines-outils et extrudeuses.
• Classes de tension : Les classes basse tension courantes incluent 230 V, 400 V, 480 V et 690 V CA, selon les normes électriques régionales.

5. Assurer la longévité : A Guide de maintenance des moteurs à fréquence variable basse tension

La maintenance proactive est la clé pour maximiser la durée de vie et la fiabilité d'un système moteur VFD. Un complet guide de maintenance des moteurs à fréquence variable basse tension décrit les pratiques qui abordent à la fois les aspects électriques et mécaniques propres à ces systèmes. La présence du VFD introduit des problèmes spécifiques, tels que les courants de roulement et les contraintes d'isolation dues aux pointes de tension (dv/dt). Un programme de maintenance robuste comprend des inspections régulières de l'état physique du moteur, la surveillance des performances thermiques et la vérification des paramètres et des connexions du VFD. La maintenance électrique se concentre sur la vérification des connexions serrées, la vérification de la résistance d'isolation et la garantie d'une mise à la terre appropriée pour atténuer les interférences électromagnétiques. L'entretien mécanique implique d'écouter les bruits inhabituels des roulements, de vérifier les vibrations et de garantir un débit d'air de refroidissement adéquat, en particulier à basse vitesse où l'auto-refroidissement du moteur peut être réduit.

• Calendrier préventif : Mettre en œuvre des listes de contrôle trimestrielles et annuelles régulières. Trimestriellement : Inspection visuelle, analyse thermique des connexions, vérification des vibrations/bruits inhabituels. Annuel : test de résistance d'isolation (Megger), inspection/graissage des roulements (le cas échéant), inspection approfondie du VFD et vérification des paramètres.
• Vérifications spécifiques au VFD : Assurez-vous que les ventilateurs de refroidissement sont opérationnels, que les dissipateurs thermiques sont propres, que les condensateurs du bus CC ne présentent aucun signe de renflement ou de fuite et que tout le câblage de commande est sécurisé.
• Modes de défaillance courants à surveiller : Défaillance des roulements due aux cannelures électriques, rupture de l'isolation due à une contrainte de tension, surchauffe due à un fonctionnement à basse vitesse ou à des évents obstrués et pénétration de contamination.

FAQ

N’importe quel moteur basse tension standard peut-il être utilisé avec un VFD ?

Bien que de nombreux moteurs à courant alternatif standard puissent fonctionner avec un VFD, celui-ci n'est pas recommandé pour un service fiable à long terme. Un moteur désigné comme un moteur à fréquence variable basse tension est spécialement conçu pour cette tâche. Les moteurs standard peuvent avoir des systèmes d'isolation non conçus pour les pointes de tension haute fréquence (dv/dt) produites par la commutation du VFD, entraînant une défaillance prématurée de l'isolation. Ils peuvent également être sujets à des courants porteurs qui provoquent des piqûres et des cannelures. Les moteurs à service inverseur ou VFD disposent d'une isolation de phase améliorée, utilisent souvent des roulements isolés ou des bagues de mise à la terre d'arbre et sont conçus pour un refroidissement adéquat sur une large plage de vitesses. Pour les applications critiques, associez toujours un VFD à un moteur conçu pour être utilisé avec un onduleur.

Quelle quantité d’énergie puis-je réellement économiser avec un système de moteur VFD ?

Le savings from an moteur à fréquence variable basse tension économe en énergie système sont importants et quantifiables, en particulier pour les charges centrifuges comme les pompes et les ventilateurs, qui suivent les lois d'affinité. En règle générale, réduire la vitesse d'une pompe ou d'un ventilateur de 20 % peut réduire l'énergie nécessaire à son alimentation d'environ 50 %. Dans les applications à demande très variable, comme un moteur à fréquence variable basse tension pour systèmes CVC , des économies d'énergie moyennes de 30 à 50 % sont courantes. Le chiffre exact dépend de votre profil de charge : combien de temps le système passe à débit réduit par rapport à plein débit. Un audit énergétique détaillé ou une analyse des heures de fonctionnement du système à différents points de charge est le meilleur moyen de calculer un retour sur investissement attendu précis.

Quelle est la différence entre un VFD et un démarreur progressif ?

Tous deux un contrôleur de vitesse de moteur à fréquence variable basse tension (VFD) et un démarrage de moteur de commande de démarreur progressif, mais leurs capacités diffèrent fondamentalement. Un démarreur progressif est un dispositif plus simple qui réduit uniquement la tension pendant le démarrage pour limiter le courant d'appel et fournir une accélération en douceur jusqu'à pleine vitesse. Une fois à pleine vitesse, le moteur fonctionne à pleine puissance et aucun autre contrôle de vitesse n'est possible. Un VFD fournit également un démarrage progressif, mais sa fonction principale est le contrôle continu de la vitesse et du couple. Il peut faire tourner le moteur à n'importe quelle vitesse de zéro jusqu'à une vitesse supérieure à sa vitesse de base (dans certaines limites) pour répondre aux exigences du processus, permettant ainsi des économies d'énergie continues et un contrôle précis. Pour les applications nécessitant uniquement une atténuation du courant de démarrage, un démarreur progressif peut suffire. Pour les applications nécessitant un fonctionnement à vitesse variable pour des raisons de processus ou d'efficacité, un VFD est nécessaire.

Les moteurs VFD nécessitent-ils un entretien particulier par rapport aux moteurs standards ?

Oui, suite à un dédié guide de maintenance des moteurs à fréquence variable basse tension est conseillé en raison de facteurs de stress uniques. Les principales considérations supplémentaires sont électriques. Des tests réguliers de résistance d'isolation (meggering) sont plus essentiels pour détecter les premiers signes de dégradation de l'isolation dus aux pointes de tension. L’état des roulements doit être étroitement surveillé pour détecter tout signe de dommage dû à une décharge électrique (cannelures), qui se manifeste par du bruit ou des vibrations excessives. La thermographie est utile pour vérifier l'échauffement au niveau des connexions et sur le corps du moteur, en particulier à basse vitesse où les ventilateurs de refroidissement internes sont moins efficaces. Bien que la maintenance mécanique de base (lubrification, alignement, nettoyage) soit similaire, les diagnostics électriques sont plus spécialisés et cruciaux pour éviter les temps d'arrêt inattendus des systèmes pilotés par VFD.
