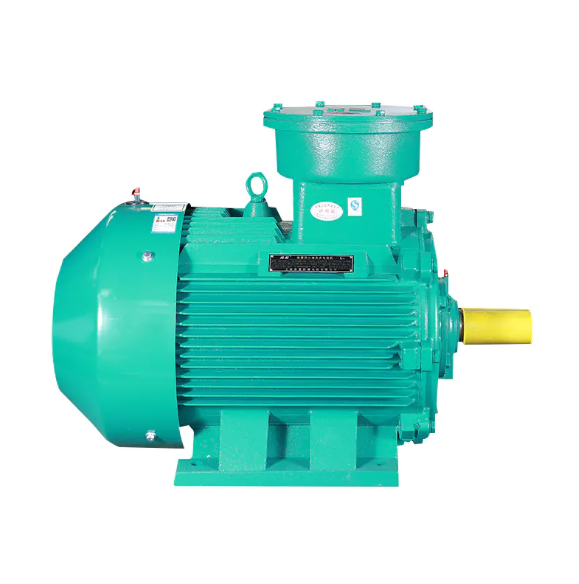

Que sont les moteurs triphasés à rotor bobiné ?

Introduction : un cheval de bataille puissant et contrôlable

Dans le vaste paysage de l’électrification industrielle, certaines technologies se distinguent par leur mélange unique de performances robustes et de contrôlabilité précise. Parmi ceux-ci se trouve le MOTEUR À ROTOR TRIPHASÉ , un type de moteur à induction qui se distingue par ses enroulements de rotor enroulés connectés à des bagues collectrices externes. Contrairement au moteur à cage d'écureuil plus courant avec ses barres de rotor simples et court-circuitées, la conception du rotor bobiné offre aux ingénieurs un degré élevé d'influence sur le couple de démarrage, le courant de démarrage et la vitesse de fonctionnement du moteur. Cela en fait une solution historiquement significative et toujours très pertinente pour la conduite de machines lourdes présentant des charges d'inertie élevées ou nécessitant une accélération douce et contrôlée. Des palans massifs des chantiers navals aux broyeurs des cimenteries, MOTEURS À ROTOR TRIPHASÉ ont fait leurs preuves dans les applications les plus exigeantes. Alors que les entraînements à fréquence variable (VFD) modernes offrent des options de contrôle étendues pour les moteurs standard, les caractéristiques inhérentes du moteur à rotor bobiné garantissent qu'il reste le choix préféré, et souvent irremplaçable, pour des défis industriels spécifiques, en particulier lorsque un couple de démarrage élevé n'est pas négociable et que les contraintes du réseau électrique doivent être minimisées. Comprendre son fonctionnement, ses avantages et ses applications idéales est essentiel pour les ingénieurs et les directeurs d'usine chargés de sélectionner le système d'entraînement optimal.

• Caractéristique déterminante : Un moteur à induction triphasé avec des enroulements de rotor terminés par des bagues collectrices et des balais externes.
• Avantage clé : Fournit un accès externe au circuit du rotor pour le contrôle du couple, du courant et de la vitesse.
• Pilier historique : une solution classique pour les entraînements de l'industrie lourde avec un héritage durable de fiabilité.
• Niche moderne : reste d'une importance cruciale pour les applications où ses caractéristiques spécifiques de démarrage et de contrôle sont inégalées.

Principes de base : comment fonctionne un moteur à rotor bobiné ?

Le fonctionnement d'un MOTEUR À ROTOR TRIPHASÉ suit les principes fondamentaux de l'induction électromagnétique, avec une touche cruciale dans la construction du rotor. Comme tous les moteurs à induction triphasés, il se compose d'un stator stationnaire avec des enroulements qui créent un champ magnétique tournant lorsqu'il est alimenté. La principale différence réside dans le rotor. Au lieu de barres en fonte d'aluminium, le rotor est enroulé avec un enroulement triphasé, semblable au stator, et les extrémités de ces enroulements sont reliées à trois moteur triphasé à bague collectrice composants montés sur l’arbre du rotor. Les balais de charbon montés sur ces bagues collectrices assurent une connexion électrique entre le rotor rotatif et un circuit externe stationnaire. Lors du démarrage, ce circuit externe est généralement connecté à un ensemble de résistances. En insérant une résistance dans le circuit du rotor, la phase et l'amplitude du courant du rotor sont modifiées, ce qui contrôle directement le couple du moteur et limite son courant d'appel. Cette capacité à manipuler le circuit du rotor est à l'origine de la caractéristique la plus célèbre du moteur : sa capacité à fonctionner comme un moteur à induction à rotor bobiné à couple élevé directement depuis le démarrage. À mesure que le moteur accélère, la résistance externe peut être progressivement réduite, ce qui permet au moteur d'atteindre sa vitesse en douceur avec un minimum de contraintes mécaniques et électriques.

• Stator : Crée le champ magnétique tournant à partir de l’alimentation CA triphasée.
• Rotor enroulé : comporte des enroulements isolés au lieu de simples barres ; le cœur de sa contrôlabilité.
• Bagues collectrices et balais : l'interface critique qui permet un accès électrique externe au circuit du rotor rotatif.
• Circuit de rotor externe : démarre généralement sous la forme d'une batterie de résistances, permettant de contrôler les caractéristiques de démarrage.
•

Avantages clés et caractéristiques opérationnelles

La conception du MOTEUR À ROTOR TRIPHASÉ confère plusieurs avantages opérationnels distincts, principalement centrés sur les performances de démarrage et le contrôle de la vitesse. Son avantage le plus important est la capacité de produire un couple de démarrage très élevé tout en consommant un courant de démarrage relativement faible de la ligne. Ceci est obtenu en insérant une résistance maximale dans le circuit du rotor à l'arrêt. Ce couple élevé à basse vitesse en fait la quintessence moteur à induction à rotor bobiné à couple élevé , parfaitement adapté pour briser des charges lourdes comme celles que l'on trouve dans les concasseurs ou pour contrôler avec précision la descente d'un crochet lourd sur un moteur à rotor enroulé pour grue et palan . En outre, il offre des services efficaces, bien que légèrement moins efficients, contrôle de la vitesse du moteur à rotor bobiné . En faisant varier la résistance dans le circuit du rotor, la courbe vitesse-couple du moteur est décalée, permettant au moteur de fonctionner à des vitesses réduites sous charge. Bien que cette méthode dissipe la puissance sous forme de chaleur dans les résistances, il s’agit d’une forme de contrôle simple et robuste. Des systèmes plus avancés, comme les systèmes électroniques de récupération des glissements, capturent cette énergie de glissement et la renvoient à l'approvisionnement, améliorant ainsi l'efficacité. La combinaison d'un couple de décollage élevé, d'une accélération contrôlée et d'une vitesse réglable en fait une solution polyvalente pour les exigences d'entraînement complexes.

Applications principales dans tous les secteurs

Les avantages spécifiques de MOTEURS À ROTOR TRIPHASÉ dictent leur application dans plusieurs industries lourdes. Ils sont synonymes de manutention lourde. Le contrôle précis du couple et de l'accélération est essentiel pour un moteur à rotor enroulé pour grue et palan , assurant un levage, un abaissement et un positionnement en douceur des charges lourdes sans à-coups ni balancement. Ils sont également indispensables pour entraîner de longs convoyeurs, notamment ceux qui doivent démarrer à pleine charge. Dans le contrôle des processus industriels, on les retrouve à l'entraînement de grandes pompes, ventilateurs et compresseurs où un démarrage progressif et contrôlé est nécessaire pour éviter les coups de bélier ou les contraintes mécaniques excessives. Les applications à haute inertie telles que les broyeurs à boulets dans les mines et le ciment, les concasseurs dans le traitement des granulats et les grandes extrudeuses dans la fabrication des plastiques reposent sur l'immense couple de décollage d'un moteur à induction à rotor bobiné à couple élevé pour mettre en mouvement des charges rotatives massives. Dans les environnements spécialisés tels que les mines ou les usines chimiques où existent des atmosphères explosives, ces moteurs peuvent être fabriqués avec des boîtiers antidéflagrants ou à sécurité accrue pour garantir un fonctionnement sûr.

• Manutention de matériaux : grues, palans, treuils et systèmes de convoyeurs lourds.
• Traitement des minéraux : concasseurs, broyeurs (broyeurs à boulets/à tiges) et fours rotatifs.
• Industries de transformation : grandes pompes, compresseurs, ventilateurs et mélangeurs avec démarrages à haute inertie.
• Marine & Offshore : Machines de pont telles que guindeaux et cabestans.

Considérations relatives à la maintenance, à la réparation et à la modernisation

Bien que robuste, le moteur triphasé à bague collectrice introduit des points de maintenance spécifiques que l'on ne trouve pas dans les conceptions de cages d'écureuil. Les principaux composants d'usure sont les bagues collectrices et les balais de charbon. Une inspection et un entretien réguliers sont cruciaux pour éviter les arcs électriques excessifs, une usure inégale et, à terme, une panne du moteur. Les brosses doivent être vérifiées pour leur longueur, leur libre mouvement dans leurs supports et la bonne tension du ressort. Les bagues collectrices doivent être maintenues propres et lisses ; les rainures ou les piqûres peuvent nécessiter un usinage ou bagues collectrices de rechange pour moteur à rotor bobiné . La maintenance des roulements et la surveillance des vibrations sont également standard. En cas de panne, la décision entre réparation et modernisation est essentielle. Un rembobinage complet du stator et du rotor, ainsi que la remise à neuf des bagues collectrices, peuvent restaurer le moteur comme neuf. Cependant, pour les applications où une efficacité énergétique ou un contrôle de vitesse plus précis est souhaité, les projets de modernisation peuvent impliquer la modernisation du moteur avec un système de récupération d'énergie de glissement à semi-conducteurs ou même l'association d'une conception de rotor bobiné simplifiée avec un VFD moderne, combinant les excellentes caractéristiques de démarrage du moteur avec un contrôle de vitesse efficace et à large plage.

Pourquoi s'associer à un spécialiste pour vos besoins en matière de rotors bobinés ?

Spécification, acquisition et maintenance MOTEURS À ROTOR TRIPHASÉ nécessite un partenaire possédant une expertise approfondie en ingénierie et une capacité de fabrication éprouvée. Il ne s’agit pas de produits de base mais de solutions techniques pour les processus industriels critiques. Un partenaire idéal est une entreprise de haute technologie spécialisée dans la conception, la recherche, le développement et la fabrication d’une gamme complète de technologies automobiles. Un tel fabricant apporte des connaissances inestimables en matière d’applications dans des secteurs tels que l’exploitation minière, la métallurgie, le ciment, le transport maritime et la machinerie lourde. Leur portefeuille doit englober non seulement des conceptions standard, mais également des solutions sur mesure, y compris des versions antidéflagrantes pour les zones dangereuses. Fort d'un historique de fourniture de moteurs sur un marché mondial dans des domaines divers et exigeants, un fabricant spécialisé comprend les nuances des courbes de couple, des cycles de service et des défis environnementaux. Ils vont au-delà de la simple fourniture pour agir en tant que fournisseur de solutions, en se concentrant sur les économies d'énergie, l'efficacité et l'automatisation intégrée pour fournir non seulement un moteur, mais un système d'entraînement fiable et optimisé, adapté à la longévité et aux performances de votre application spécifique, qu'elle nécessite un standard. contrôle de la vitesse du moteur à rotor bobiné configuration ou une solution d’entraînement complexe et modernisée.

• Ingénierie d'application approfondie : une expertise adaptée aux défis de l'industrie lourde comme une inertie élevée et un démarrage contrôlé.
• Gamme complète de produits : capacité à fournir le moteur approprié, des variantes haute tension aux variantes antidéflagrantes.
• Normes de performance mondiales : produits conçus et testés pour leur fiabilité dans les environnements les plus exigeants au monde.
• Solutions tournées vers l’avenir : un partenaire investi dans l’efficacité et la modernisation, pas seulement dans les réparations de base.

Sélection du bon moteur : une conception à rotor bobiné est-elle faite pour vous ?

Choisir un MOTEUR À ROTOR TRIPHASÉ implique une analyse minutieuse de vos besoins en matière de disque. Envisagez une conception à rotor bobiné si votre application présente : 1) une inertie très élevée, nécessitant un couple de décollage qui ferait caler un moteur standard ; 2) Un besoin d’accélération contrôlée et douce pour protéger les systèmes mécaniques ; 3) Limitations du courant d'appel autorisé provenant de l'alimentation électrique ; ou 4) Une exigence de contrôle modeste de la vitesse sous charge avec une méthode simple et robuste. Il est particulièrement dominant dans des applications comme un moteur à rotor enroulé pour grue et palan . Pour les applications à vitesse constante et avec des besoins de couple de démarrage inférieurs, un moteur à cage d'écureuil avec démarreur progressif peut être plus économique. Pour les applications nécessitant un contrôle de vitesse efficace et à large plage, un moteur à cage d'écureuil avec un VFD pourrait être préférable. La matrice de décision équilibre les besoins de performances par rapport au coût initial, aux considérations de maintenance et à l'efficacité opérationnelle à long terme.

FAQ

Quelle est la principale différence entre un moteur à rotor bobiné et un moteur à induction à cage d'écureuil ?

La différence fondamentale réside dans la construction du rotor. Un moteur à cage d'écureuil est doté d'un rotor constitué de barres solides et court-circuitées, ce qui le rend simple, robuste et nécessite peu d'entretien. Un MOTEUR À ROTOR TRIPHASÉ possède un rotor avec des enroulements isolés connectés à moteur triphasé à bague collectrice composants. Cela permet un accès externe au circuit du rotor. Cet accès permet de contrôler les caractéristiques de démarrage et de vitesse du moteur en connectant des résistances externes ou des commandes électroniques, ce qui n'est pas possible avec un rotor à cage d'écureuil.

Comment l'ajout d'une résistance externe à un moteur à rotor bobiné améliore-t-il le couple de démarrage ?

Au démarrage, l'ajout d'une résistance au circuit du rotor améliore la relation de phase entre le courant du rotor et le champ magnétique du stator. Cela maximise le couple produit à vitesse nulle, créant ainsi un moteur à induction à rotor bobiné à couple élevé . Simultanément, cela limite l’ampleur du courant tiré de l’alimentation. Au fur et à mesure que le moteur accélère, la résistance est progressivement réduite jusqu'à zéro, permettant au moteur d'atteindre sa pleine vitesse de fonctionnement de manière fluide et efficace.

Les moteurs à rotor bobiné peuvent-ils être utilisés avec des entraînements à fréquence variable (VFD) ?

Oui, les applications modernes combinent souvent les deux technologies, mais une configuration minutieuse est requise. Un VFD peut être appliqué aux enroulements du stator pour fournir une plage efficace et étendue. contrôle de la vitesse du moteur à rotor bobiné . Dans de telles configurations, les enroulements du rotor sont souvent court-circuités (en contournant les bagues collectrices) après le démarrage, ou ils peuvent être utilisés avec un VFD spécialisé qui gère également le circuit du rotor. Cette combinaison peut offrir le couple de démarrage élevé d'un rotor bobiné avec le contrôle de vitesse efficace d'un VFD.

Quelles sont les tâches de maintenance typiques pour les bagues collectrices et les balais ?

Entretien régulier pour un moteur triphasé à bague collectrice se concentre sur l'engrenage de la brosse. Inspectez l’usure des brosses, en vous assurant qu’elles ne sont pas usées à la longueur minimale. Ils doivent se déplacer librement dans leurs supports avec une pression de ressort constante. Vérifiez s'il y a des étincelles excessives. Les bagues collectrices doivent être inspectées visuellement pour vérifier leur propreté, leurs rainures ou leur décoloration. Ils peuvent nécessiter un nettoyage périodique avec un chiffon abrasif non conducteur et, s'ils sont usés, un usinage par un spécialiste pour restaurer une surface lisse et concentrique afin d'éviter le rebond des brosses et les arcs électriques.

Les moteurs à rotor bobiné sont-ils toujours pertinents avec la technologie moderne de commande de moteur ?

Absolument. Alors que les VFD offrent un excellent contrôle pour les moteurs à cage d'écureuil, le MOTEUR À ROTOR TRIPHASÉ conserve des avantages uniques. Pour les applications nécessitant un couple de décollage extrêmement élevé avec un courant d'appel très faible, comme un moteur à rotor enroulé pour grue et palan ou un grand broyeur à boulets : la conception du rotor bobiné est souvent plus efficace et plus robuste. Sa capacité à gérer ces conditions de démarrage sévères, directement et de manière fiable, garantit sa pertinence continue dans l'industrie lourde, en particulier là où le coût ou la complexité d'un VFD surdimensionné est prohibitif.
