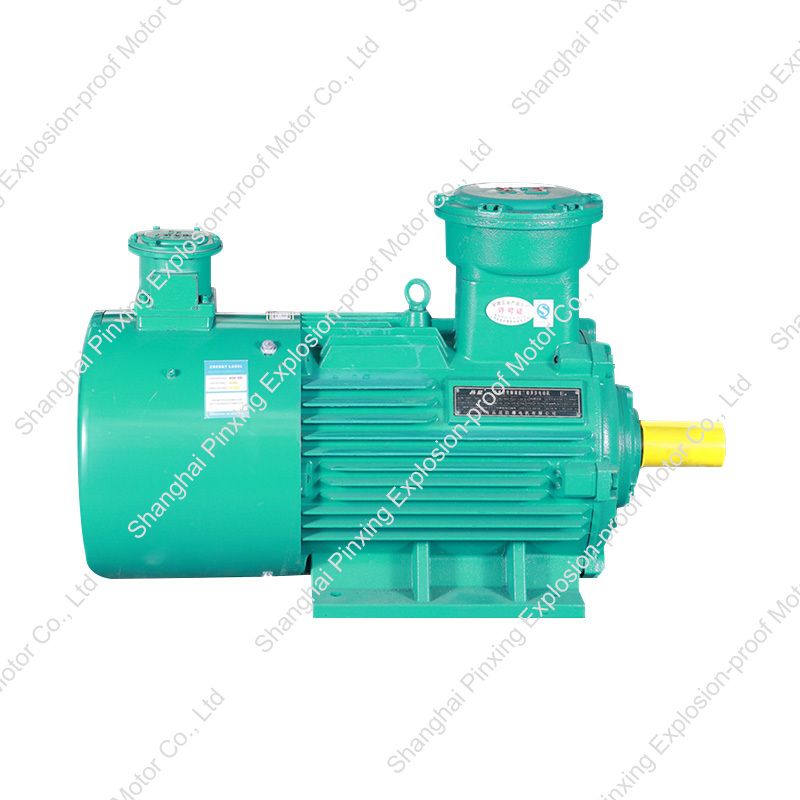

Guide des moteurs basse tension : efficacité, sélection et applications 2026

Normes d’efficacité et paysage réglementaire mondial

Moteurs basse tension, définis comme ceux fonctionnant en dessous de 1000 V , sont soumis à des normes minimales de performance énergétique (MEPS) de plus en plus strictes dans le monde entier. Le règlement de l'UE sur l'écoconception (UE) 2019/1781 représente un cadre complet, mis en œuvre en deux étapes : l'étape 1 à partir de juillet 2021 et l'étape 2 à partir de juillet 2023, qui a élargi la portée et renforcé les exigences pour les moteurs triphasés monovitesse de 50 Hz et 60 Hz évalués jusqu'à 1 000 V fonctionnant en service continu (S1, S3 ≥ 80 %, S6 ≥ 80 %).

À compter du 1er juillet 2023, La classe d'efficacité IE4 est devenue obligatoire pour les moteurs à 2, 4 et 6 pôles d'une puissance nominale de 75 kW à 200 kW , tandis que IE3 est obligatoire pour les moteurs de 0,75 kW à 1000 kW (à l'exclusion de la gamme 75-200 kW couverte par IE4), ainsi que pour les moteurs 8 pôles jusqu'à 1 000 kW, les moteurs à sécurité augmentée (Ex eb), les moteurs antidéflagrants (Ex ec, Ex d, Ex de, Ex t), les moteurs-frein avec frein externe et les conceptions Totally Enclosed Air Over (TEAO).

De nombreux pays en dehors de l'UE ont mis en œuvre leurs propres MEPS alignées sur les classifications IE, permettant des comparaisons d'efficacité simples entre les fabricants.

Ce qui distingue la conception des moteurs IE3 et IE4

Les moteurs IE3 et IE4 atteignent un rendement plus élevé grâce à une conception interne optimisée et à des matériaux conducteurs améliorés. Ce rendement plus élevé réduit le courant nominal du moteur pour un kilowatt donné. Pour les applications nécessitant un démarrage direct (DOL), la catégorie d'utilisation AC-3e a été spécifiquement développée pour les moteurs à haut rendement IE3/IE4, offrant des performances supérieures à celles de la catégorie AC-3 standard pour s'adapter à des caractéristiques de courant d'appel et de démarrage potentiellement accrues.

Calcul des besoins en puissance du moteur : l'approche R.I.S.E

Avant de sélectionner un moteur, vous devez déterminer les caractéristiques de vitesse et de couple de charge de l'application. Les moteurs à induction sont généralement des machines à vitesse unique où la vitesse synchrone dépend de la fréquence d'alimentation et du nombre de pôles du stator, calculés comme suit : Vitesse (tr/min) = Fréquence (Hz) x 60 / Paires de pôles . Par exemple, un moteur tétrapolaire alimenté à 50 Hz produit une vitesse synchrone de 1 500 tr/min, avec une vitesse réelle à pleine charge généralement 2 à 4 % de moins en raison du glissement [citation : 8].

Lorsque des entraînements à vitesse variable (VSD) sont utilisés, les deux vitesses de fonctionnement doivent être prises en compte, car elles affectent les dispositions de refroidissement et la sélection des roulements. Une fois les paramètres de vitesse définis, la puissance peut être calculée à l’aide de : Puissance (kW) = Vitesse (tr/min) x Couple (Nm) / 9550 [citation : 8].

Trois caractéristiques fondamentales du couple de charge

• Couple constant : La charge nécessite un couple relativement fixe après le démarrage et l'accélération jusqu'à la vitesse de fonctionnement. Les applications typiques incluent les ascenseurs, les palans, les convoyeurs et les pompes volumétriques. Le dimensionnement est basé sur l'exigence de couple continu à la vitesse de fonctionnement.
• Couple linéaire : Le couple varie proportionnellement à la vitesse. Les applications incluent le traitement du papier, le laminage de textiles et les extrudeuses. Le dimensionnement est basé sur la charge continue, qui se produit généralement à grande vitesse.
• Couple variable (quadratique) : Le couple augmente avec le carré de la vitesse. Cela se produit lorsqu'une friction de gaz ou de liquide est impliquée, comme dans le cas de soufflantes, de ventilateurs et de pompes centrifuges. Dans ces applications, des économies d'énergie significatives peuvent être réalisées en ajustant la vitesse du moteur avec un VSD plutôt qu'en utilisant un papillon ou un tiroir pour contrôler le débit.

Classification du cycle de service selon CEI 60034-1

La CEI 60034-1 définit dix types de service de S1 à S10. S1 (service continu) indique un fonctionnement à charge constante pendant une durée suffisante pour atteindre l’équilibre thermique. S3 (service périodique intermittent) , inclus dans le périmètre Ecoconception lorsqu'il est ≥80 %, implique un fonctionnement avec des périodes de démarrage et de freinage n'affectant pas significativement le chauffage. Une classification précise du cycle de service évite le surdimensionnement et garantit que la capacité thermique correspond à la réalité opérationnelle.

Moteurs à courant continu avec ou sans balais pour les applications basse tension

Pour les applications de faible puissance inférieure à 60 V, le choix entre les moteurs CC avec ou sans balais affecte la durée de vie, les exigences de maintenance et la complexité du contrôle.

Caractéristiques du moteur à courant continu à balais

Les moteurs à courant continu à balais utilisent des aimants à champ permanent dans les enroulements du stator et de l'induit sur le rotor, la commutation étant réalisée grâce à des balais glissant sur des segments de collecteur. Ce système nécessite uniquement une tension continue pour fonctionner et se connecte directement à une batterie. Cependant, les moteurs à balais présentent des limites importantes : la durée de vie varie généralement de 1 000 à 5 000 heures , et la vitesse est généralement en dessous de 10 000 tr/min . Des vitesses plus élevées accélèrent l'usure des balais et des collecteurs en raison d'une friction accrue, du rebond des balais et d'un arc électrique qui érode les surfaces de contact.

Avantages du moteur à courant continu sans balais

Les moteurs sans balais inversent la configuration : des aimants permanents tournent sur le rotor tandis que les enroulements restent stationnaires. Un contrôleur électronique fait varier en continu le courant du stator en fonction de la position du rotor, détecté via des dispositifs à effet Hall, des encodeurs ou une détection de force contre-électromotrice. La durée de vie et la vitesse sont principalement limitées par les roulements, avec 20 000 heures de fonctionnement et 50 000 tr/min étant des spécifications courantes . Il existe deux méthodes de commutation : la commutation par blocs, qui présente un coût inférieur mais une ondulation de couple plus élevée ; et commutation sinusoïdale, qui assure un fonctionnement fluide même à basse vitesse, adapté au positionnement de précision et aux applications d'asservissement.

Cinq tendances qui stimulent la demande de moteurs à très basse tension

Moteurs à très basse tension (ULV), définis comme ceux fonctionnant à ≤60V , représentent un segment en croissance tiré par les progrès de l'automatisation dans les domaines de la robotique mobile, des systèmes d'entrepôt et de la fabrication de précision. L'analyse des chercheurs du secteur indique que l'expansion du marché est motivée par cinq facteurs convergents.

1. Croissance de la robotique mobile : Les AGV et AMR déployés dans les environnements logistiques, d'entreposage et industriels s'appuient sur des systèmes de mouvement compacts alimentés par batterie, équilibrant efficacité, couple et sécurité dans des environnements centrés sur l'humain.
2. Récupération de l'automatisation de l'entrepôt : Après un ralentissement des investissements à court terme, l'automatisation des entrepôts devrait rebondir à partir de 2026, portée par l'AS/RS, le tri automatisé et la robotique mobile qui dépendent de plus en plus des composants de mouvement ULV pour la conformité en matière de sécurité et l'intégration compacte.
3. Expansion de la fabrication de semi-conducteurs : Les applications de manipulation de plaquettes et de photolithographie nécessitent la précision, la fiabilité et l’encombrement compact qu’offrent les moteurs et variateurs ULV. Les produits optimisés pour la conformité aux salles blanches et les vibrations ultra faibles sont essentiels pour ces applications.
4. Automatisation croissante des petits axes : Les équipementiers automatisent de petits sous-systèmes auparavant laissés à la main, en particulier dans l'emballage et l'assemblage électronique. Les moteurs ULV offrent des solutions modulaires et économiques pour l'ajout d'axes secondaires automatisés.
5. Remplacement des systèmes pneumatiques : Les limitations pneumatiques en matière d'efficacité énergétique, de précision et de maintenance déplacent l'analyse de rentabilisation vers des alternatives électriques ULV dans des applications viables.

Sélection des roulements et considérations mécaniques

Les forces axiales et radiales affectent directement la durée de vie des roulements. Pour les applications à force radiale élevée, le dimensionnement de l’arbre doit également être vérifié. Les deux principaux types de roulements offrent des caractéristiques distinctes.

Les paliers lisses frittés sont économiques et adaptés à un fonctionnement continu avec de faibles charges de roulement, mais ne doivent pas être utilisés en service d'inversion, dans des environnements sous vide ou avec des charges rotatives. Les roulements à billes permettent un fonctionnement à basse vitesse, à haute vitesse (jusqu'à 10 000 tr/min), en continu, en marche arrière et marche/arrêt [citation : 3].

Matrice de décision de sélection par candidature

La matrice suivante met en corrélation les applications typiques de moteurs basse tension avec les types de moteurs recommandés en fonction des caractéristiques de charge et des exigences opérationnelles.

Points clés à retenir pour la sélection d'un moteur basse tension

La sélection du bon moteur basse tension nécessite une évaluation systématique au-delà de la simple correspondance des valeurs nominales de la plaque signalétique. Trois principes devraient guider le processus. Tout d'abord, le respect de la classe d’efficacité n’est pas négociable : vérifiez que le moteur répond aux exigences régionales MEPS pour votre plage de puissance. Deuxièmement, adapter les caractéristiques du moteur au comportement de la charge : calculez les besoins de couple réels sur toute la plage de vitesse plutôt que de recourir au surdimensionnement par défaut. Troisièmement, considérer l’ensemble du cycle de vie : le coût initial plus élevé d'un moteur IE4 ou d'un système CC sans balais est souvent compensé par les économies d'énergie sur la durée de vie opérationnelle. Pour les nouveaux projets d'automatisation impliquant des équipements mobiles ou des axes de précision, les moteurs sans balais à très basse tension représentent la direction du développement de l'industrie. Pour les charges industrielles fixes, les moteurs à induction IE3 et IE4 associés à des entraînements à vitesse variable offrent une voie solide vers l'efficacité et la conformité réglementaire.
